 SmartJig |
|
|
|
|
|
|
|

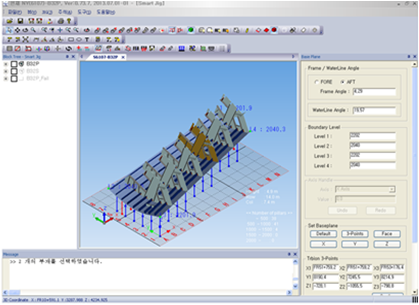

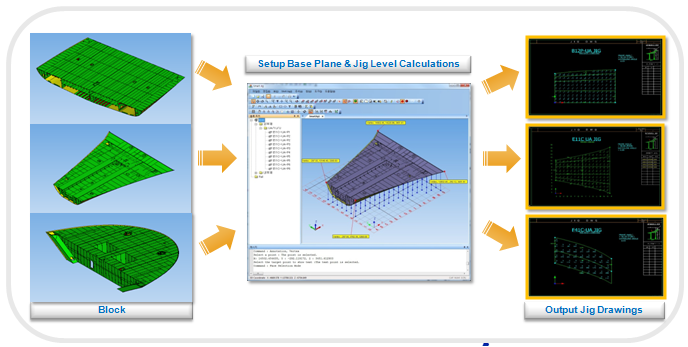

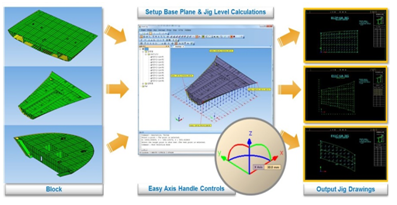

- Shell Jig 최적화 시스템
- 3D Model을 이용하여 Jig 정반 조건을 설정하고 Jig Pillar 높이를
계산
- 조작이 간편한 Axis Handle을 사용하여 변환 행렬의 세밀한 조정
- 최종 상태를 도면화 하여 저장
|
|
|
|
|
|
|
|
|
|
|
- Tribon/AM 으로 부터 3D Model 추출
- 전용 추출 프로그램 으로 자체 경량화 파일 생성
- 3D Model의 회전, 확대/축소, 이동 용이
- 세련된 화면 구성
- Transparency 적용 기능
- Wireframe/Shading 기능
- Selection/Preselection 기능
- 작업 정반 가시화(Row/Column)
- Mark-up Dimension 표시
- 표시/숨김 기능
- 다양한 Base plane 설정 기능
- Dynamic Axis Handle을 이용한 Base plane 조정
- 네 코너 높이 조절 기능
- Frame/Waterline 각도 조절 기능
- 외판 두께를 고려한 Pin level의 실시간 계산
- 내부재 모델 고려할 수 있음.
- 자동용접 (FGB) 가능 길이 계산
- Jig Pin별 분포하중 계산
- Multi-block Level 계산
- Additional Jig Pillar 기능
- 2D Draft 기능
- 자동 Pin Jig 도면 생성
- DWG/DXF Format 지원
|
|
|
|
|
|
|
|
|
|
|

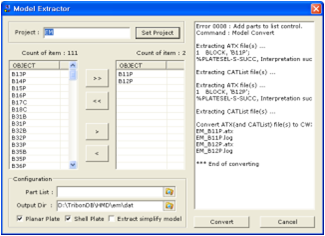

- Tribon/AM 에서 내부재와 외부재 모델을 Block 단위로 추출하여
자체 경량화 파일을 생성
- Hull, Seam, Profile curve 추출
|
|
|
|
|
|
|
|
|
|
|
- 3D Model의 표시 및 선택 조작을 위한 Viewer
|
|
|
|
|
|
|
|
|
|
|
- Real-time level 계산
- FGB 가용 길이 계산
|
|
|
|
|
|
|
|
|
|
|

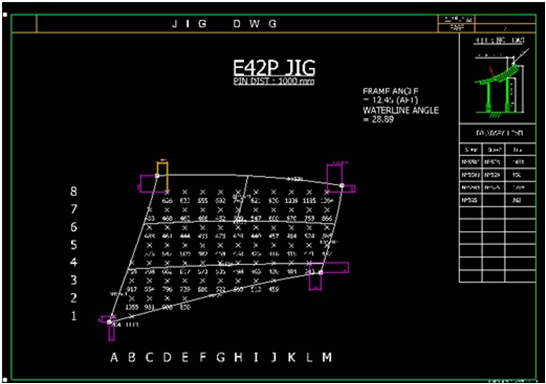

- 2D Pin Jig 도면을 생성하고 편집/인쇄 기능 제공
|
|
|
|
|
|
|
|
|
|
|

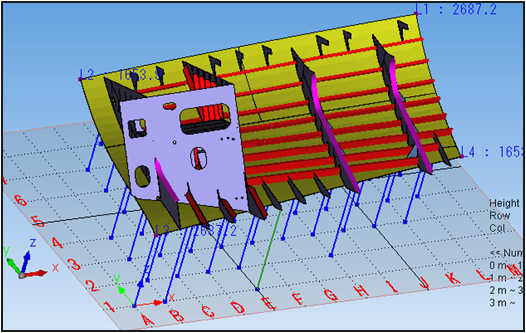

- 외판 및 내부재 Jig Pillar 배치 기능 강화
내부재 높이를 Jig 도면에 표시
Jig Pillar 배치시 내부재 확인 가능
- 멀티 블럭 Jig Pillar 배치 가능
- 평판 부재의 Jig Pillar 배치 기능 가능
평판 부재의 별도 모델링 과정이 필요 없음.
- 모델의 회전 및 이동을 통한 Jig Pillar 배치 가능
모델을 이동 및 회전하면서 실시간으로 Jig Level 계산
각종 정보의 실시간 업데이트
- 자동용접 가능 구간 최적화
자동용접 길이가 가장 많이 나오는 상태로 Base Plane 자동 지정
|
|
|
|
|
